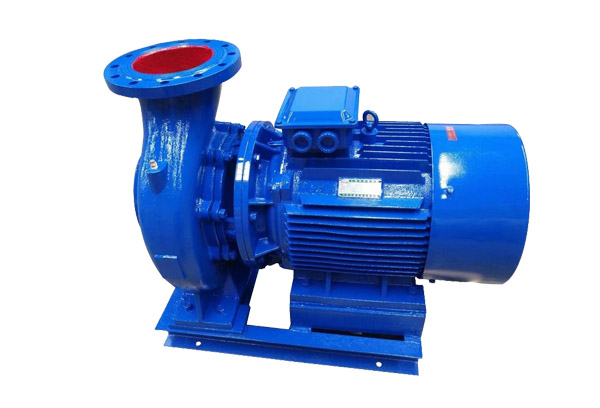

ISW臥式離心泵廠家產品概述
ISW型臥式離心泵根據IS型離心泵與立式泵的結構組合設計，并嚴格按照和較新的國家管道離心泵標準JB/T53058-93進行設計制造的節能產品。不銹鋼臥式離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。
離心泵廠家推薦您查看臥式離心泵的工作原理及主要組件

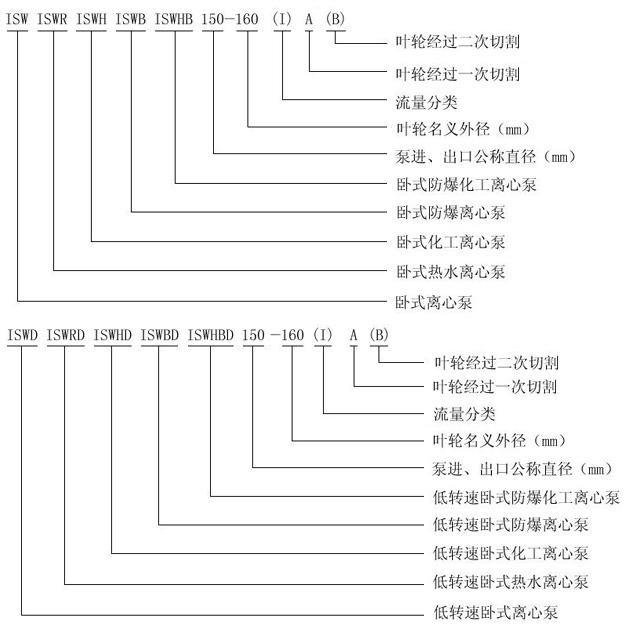

ISW臥式離心泵型號意義
ISW臥式離心泵廠家產品特點
運行平穩：泵軸的同心度葉輪良好的動靜平衡，保證平穩運行，無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
故障率低：結構簡單合理，關鍵部分采用品質配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
ISW臥式離心泵主要用途
ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，臥式離心泵適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。
ISW臥式離心泵使用條件
吸入壓力≤1.0Mpa，或泵系統較高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
環境溫度<40℃，相對濕度<95%。
所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度 < 0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
離心泵廠家-新光明推薦您查看臥式離心泵相關內容：
臥式離心泵—ISW型號性能參數
泵型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 汽蝕佘量 | |
(m 3 /h) | (l/s) | ||||||
ISW65-100 | 25 | 6.94 | 12.5 | 69 | 2900 | 1.5 | 2.5 |
ISW65-100A | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
ISW65-125 | 25 | 6.94 | 20 | 68 | 2900 | 3.0 | 2.5 |
ISW65-125A | 22.3 | 6.19 | 16 | 66 | 2900 | 2.2 | 2.5 |
ISW65-160 | 25 | 6.94 | 32 | 63 | 2900 | 4.0 | 2.5 |
ISW65-160A | 23.4 | 6.5 | 28 | 62 | 2900 | 4.0 | 2.5 |
ISW65-160B | 21.6 | 6.0 | 24 | 58 | 2900 | 3.0 | 2.5 |
ISW65-200 | 25 | 6.94 | 50 | 58 | 2900 | 7.5 | 2.5 |
ISW65-200A | 23.5 | 6.53 | 44 | 57 | 2900 | 7.5 | 2.5 |
ISW65-200B | 21.8 | 6.06 | 38 | 55 | 2900 | 5.5 | 2.5 |
ISW65-250 | 25 | 6.94 | 80 | 50 | 2900 | 15 | 2.5 |
ISW65-250A | 23.4 | 6.5 | 70 | 50 | 2900 | 11 | 2.5 |
ISW65-250B | 21.6 | 6.0 | 60 | 49 | 2900 | 11 | 2.5 |
ISW65-315 | 25 | 6.94 | 125 | 40 | 2900 | 30 | 2.5 |
ISW65-315A | 23.7 | 6.58 | 113 | 40 | 2900 | 22 | 2.5 |
ISW65-315B | 22.5 | 6.25 | 101 | 39 | 2900 | 18.5 | 2.5 |
ISW65-315C | 20.6 | 5.72 | 85 | 38 | 2900 | 15 | 2.5 |
ISW65-100(I) | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 |
ISW65-100(I)A | 44.7 | 12.4 | 10 | 72 | 2900 | 2.2 | 3.0 |
ISW65-125(I) | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
ISW65-125(I)A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 |
ISW65-160(I) | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
ISW65-160(I)A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
ISW65-160(I)B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
ISW65-200(I) | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
ISW65-200(I)A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
ISW65-200(I)B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
ISW65-250(I) | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
ISW65-250(I)A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
ISW65-250(I)B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
ISW65-315(I) | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
ISW65-315(I)A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
ISW65-315(I)B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
ISW65-315(I)C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
ISW80-100 | 50 | 13.9 | 12.5 | 73 | 2900 | 3.0 | 3.0 |
ISW80-100A | 44.7 | 12.5 | 10 | 72 | 2900 | 2.2 | 3.0 |
ISW80-125 | 50 | 13.9 | 20 | 72.5 | 2900 | 5.5 | 3.0 |
ISW80-125A | 45 | 12.5 | 16 | 71 | 2900 | 4.0 | 3.0 |
ISW80-160 | 50 | 13.9 | 32 | 71 | 2900 | 7.5 | 3.0 |
ISW80-160A | 46.7 | 13.0 | 28 | 70 | 2900 | 7.5 | 3.0 |
ISW80-160B | 43.3 | 12.0 | 24 | 69 | 2900 | 5.5 | 3.0 |
ISW80-200 | 50 | 13.9 | 50 | 67 | 2900 | 15 | 3.0 |
ISW80-200A | 47 | 13.1 | 44 | 66 | 2900 | 11 | 3.0 |
ISW80-200B | 43.5 | 12.1 | 38 | 65 | 2900 | 7.5 | 3.0 |
ISW80-250 | 50 | 13.9 | 80 | 59 | 2900 | 22 | 3.0 |
ISW80-250A | 46.7 | 13.0 | 70 | 59 | 2900 | 18.5 | 3.0 |
ISW80-250B | 43.3 | 12.0 | 60 | 58 | 2900 | 15 | 3.0 |
ISW80-315 | 50 | 13.9 | 125 | 54 | 2900 | 37 | 3.0 |
ISW80-315A | 46.5 | 12.9 | 110 | 54 | 2900 | 30 | 3.0 |
ISW80-315B | 44.5 | 12.4 | 100 | 53 | 2900 | 30 | 3.0 |
ISW80-315C | 41 | 11.4 | 85 | 51 | 2900 | 22 | 3.0 |
ISW80-100(I) | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
ISW80-100(I)A | 89 | 24.7 | 10 | 74 | 2900 | 4.0 | 4.5 |
ISW80-125(I) | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
ISW80-125(I)A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
ISW80-160(I) | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
ISW80-160(I)A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
ISW80-160(I)B | 86.6 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
ISW80-200(I) | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 |
ISW80-200(I)A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 |
ISW80-200(I)B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 |
ISW80-250(I) | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 |
ISW80-250(I)A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 |
ISW80-250(I)B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 |
ISW80-315(I) | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 |
ISW80-315(I)A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
ISW80-315(I)B | 90 | 25 | 101 | 65 | 2900 | 45 | 4.0 |
ISW80-315(I)C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
泵型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 汽蝕佘量 | |
(m 3 /h) | (l/s) | ||||||
100-100 | 100 | 27.8 | 12.5 | 76 | 2900 | 5.5 | 4.5 |
100-100A | 89 | 47 | 10 | 74 | 2900 | 4.0 | 4.5 |
100-125 | 100 | 27.8 | 20 | 76 | 2900 | 11 | 4.5 |
100-125A | 89 | 24.7 | 16 | 74 | 2900 | 7.5 | 4.5 |
100-160 | 100 | 27.8 | 32 | 76 | 2900 | 15 | 4.5 |
100-160A | 93.5 | 26.0 | 28 | 74 | 2900 | 11 | 4.5 |
100-160B | 86.5 | 24.1 | 24 | 72 | 2900 | 11 | 4.5 |
100-200 | 100 | 27.8 | 50 | 74 | 2900 | 22 | 4.0 |
100-200A | 93.5 | 26.0 | 44 | 73 | 2900 | 18.5 | 4.0 |
100-200B | 87 | 24.2 | 38 | 71 | 2900 | 15 | 4.0 |
100-250 | 100 | 27.8 | 80 | 69 | 2900 | 37 | 4.0 |
100-250A | 93.5 | 26.0 | 70 | 68 | 2900 | 30 | 4.0 |
100-250B | 87 | 24.2 | 60 | 66 | 2900 | 30 | 4.0 |
100-315 | 100 | 27.8 | 125 | 66 | 2900 | 75 | 4.0 |
100-315A | 95 | 26.4 | 113 | 66 | 2900 | 55 | 4.0 |
100-315B | 90 | 25.0 | 101 | 65 | 2900 | 45 | 4.0 |
100-315C | 82 | 22.8 | 85 | 63 | 2900 | 37 | 4.0 |
125-100 | 160 | 44.4 | 12.5 | 82 | 2900 | 11 | 4.0 |
125-100A | 143 | 39.7 | 10 | 77 | 2900 | 7.5 | 4.0 |
125-125 | 160 | 44.4 | 20 | 80 | 2900 | 15 | 4.0 |
125-125A | 143 | 39.7 | 16 | 77 | 2900 | 11 | 4.0 |
125-160 | 160 | 44.4 | 32 | 78 | 2900 | 22 | 4.0 |
125-160A | 150 | 41.7 | 28 | 76 | 2900 | 18.5 | 4.0 |
125-160B | 138 | 38.3 | 24 | 73 | 2900 | 15 | 4.0 |
125-200 | 160 | 44.4 | 50 | 77 | 2900 | 37 | 5.5 |
125-200A | 150 | 41.7 | 44 | 76 | 2900 | 30 | 5.5 |
125-200B | 138 | 38.3 | 37.5 | 75 | 2900 | 30 | 5.5 |
125-250 | 160 | 44.4 | 80 | 75 | 2900 | 55 | 5.0 |
125-250A | 150 | 41.7 | 70 | 74 | 2900 | 45 | 5.0 |
125-250B | 138 | 38.3 | 60 | 73 | 2900 | 37 | 5.0 |
125-315 | 160 | 44.7 | 125 | 70 | 2900 | 90 | 5.0 |
125-315A | 150 | 41.7 | 110 | 70 | 2900 | 75 | 5.0 |
125-315B | 143 | 39.7 | 100 | 69 | 2900 | 75 | 5.0 |
125-315C | 134 | 37.2 | 88 | 67 | 2900 | 55 | 5.0 |
150-200 | 200 | 55.6 | 12.5 | 78 | 1450 | 15 | 3.0 |
150-200A | 176 | 49.7 | 10 | 76 | 1450 | 11 | 3.0 |
150-250 | 200 | 55.6 | 20 | 79 | 1450 | 18.5 | 3.0 |
150-250A | 184.4 | 51.2 | 17 | 78 | 1450 | 15 | 3.0 |
150-250B | 167 | 46.4 | 14 | 76 | 1450 | 11 | 3.0 |
150-315 | 200 | 55.6 | 32 | 78 | 1450 | 30 | 3.5 |
150-315A | 187 | 51.9 | 28 | 77 | 1450 | 22 | 3.5 |
150-315B | 173 | 48.1 | 24 | 76 | 1450 | 18.5 | 3.5 |
150-400 | 200 | 55.6 | 50 | 75 | 1450 | 45 | 3.5 |
150-400A | 187 | 51.9 | 44 | 74 | 1450 | 37 | 3.5 |
150-400B | 174 | 48.3 | 38 | 73 | 1450 | 30 | 3.5 |
150-400V | 160 | 44.4 | 32 | 71 | 1450 | 22 | 3.5 |
150-250(I) | 200 | 55.6 | 80 | 76 | 2900 | 75 | 4.5 |
150-250(I)A | 187 | 51.9 | 70 | 75 | 2900 | 55 | 4.5 |
150-250(I)B | 173 | 48.1 | 60 | 74 | 2900 | 45 | 4.5 |
150-315(I) | 200 | 55.6 | 125 | 73 | 2900 | 111 | 4.5 |
150-315(I)A | 187 | 51.9 | 110 | 72 | 2900 | 90 | 4.5 |
150-315(I)B | 173 | 48.1 | 95 | 70 | 2900 | 75 | 4. |
ISW臥式離心泵的適用范圍
1、ISW臥式離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度≤80℃。
2、ISWR臥式熱水泵廣泛適用于冶金、化工、紡織、造紙以及賓管、飯店等鍋爐熱水循環增壓及城市采暖系統。ISW型使用溫度T≤120℃。
3、ISWH臥式化工泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似于水液體，適用于石油、化工、冶金、電力、造紙、食品、制藥及合成纖維等部門，使用溫為-20--－120℃。
4、ISWB臥式管道油泵，供輸送油、煤油、柴油等油類產品或燃、易爆液體，被輸送介質溫度-20－120℃。

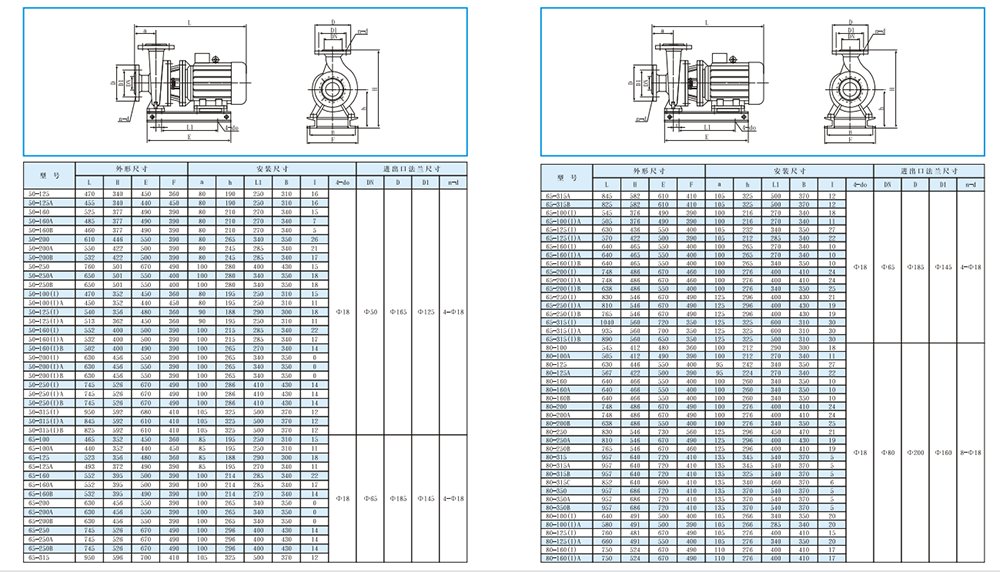

ISW臥式離心泵安裝尺寸圖
