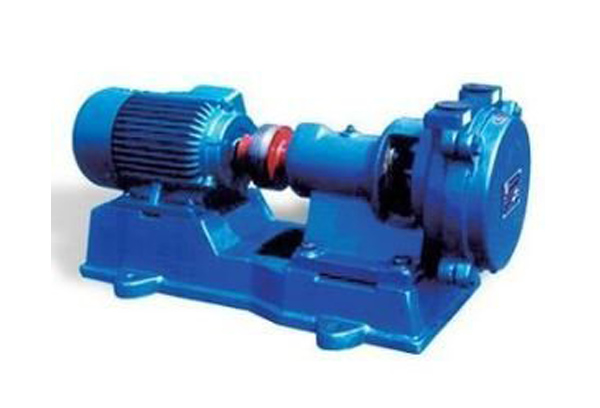

水環式真空泵的基本類型與特點

發布人：隔膜泵廠家發布日期：2021-10-09 點擊率：本文關鍵詞：水環式真空泵

水環式真空泵按不同結構可分成如下幾種類型：

1、單級單作用水環式真空泵：單級是指只有一個葉輪，單作用是指葉輪每旋轉一周，吸氣、排氣各進行一次。這種泵的限真空較高，但抽速和效率較低。

2、單級雙作用水環式真空泵：單級是指只有一個葉輪，雙作用是指葉輪每旋轉一周，吸氣、排氣各進行二次。在相同的抽速條件下，雙作用水環式真空泵比單作用水環式真空泵大大減少尺寸和重量。由于工作腔對稱分布于泵輪轂兩側，改善了作用在轉子上的載荷。此種泵的抽速較大，效率也較高，但限真空較低。

3、雙級水環式真空泵：雙級水環式真空泵大多是單作用泵串聯而成。實質上是兩個單級單作用的水環式真空泵的葉輪共用一根心軸聯接而成。它的主要特點是在較高真空度下，仍然具有較大的抽速，而且工作狀況穩定。

4、大氣水環式真空泵：大氣水環式真空泵實際是大氣噴射器串聯水環式真空泵的機組。水環式真空泵前面串聯大氣泵是為了提高限真空，擴大泵的使用范圍。

水環式真空泵和其它類型的機械真空泵相比有以下優點：

1、真空泵結構簡單，制造精度要求不高，容易加工。操作簡單，維修方便。

2、真空泵結構緊湊，泵一般與電動機直聯，轉數較高。用較小的結構尺寸，可以獲得較大的排氣量。

3、真空泵泵腔內沒有金屬摩擦表面，無須對泵內進行潤滑。轉動件和固定件之間密封可直接由水封來完成。

4、泵腔內壓縮氣體過程溫度變化很小，可認為是等溫壓縮，故可以抽除易燃、易爆的氣體。

5、由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體及氣水混合物。

水環式真空泵也有其缺點：

1、效率低，一般在30%左右，較好的可達50%。

2、真空度低。這不僅是因為受到結構上的限制，更重要的是受工作液飽和蒸氣壓的限制。

總的說來，由于水環式真空泵具有等溫壓縮和用水作封液，可以抽除易燃、易爆及腐蝕性氣體，還可以抽除含有灰塵和水分的氣體等突出優點，所以得到了廣泛的應用。
