鑄鐵氣動隔膜泵結構和原理

發布人：隔膜泵廠家發布日期：2022-10-25 點擊率：本文關鍵詞：鑄鐵氣動隔膜泵

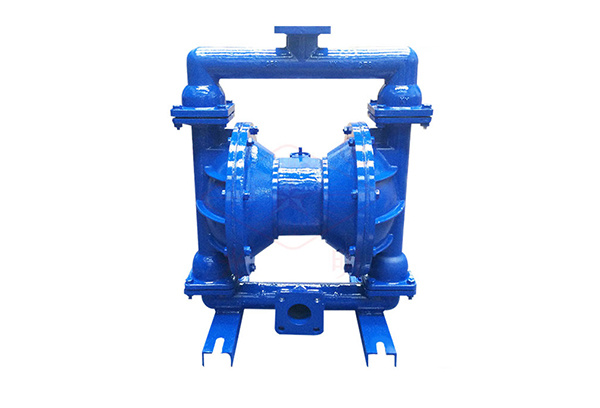

鑄鐵氣動隔膜泵是一種新型的輸送機械，在中國是一種新型的泵。使用空壓機壓縮空氣作為動力源，可以排出各種腐蝕性液體，顆粒狀液體，高粘度，易揮發，易燃，劇毒的液體。三種材料，鋁合金，鑄鐵，不銹鋼。鑄鐵氣動隔膜泵根據不同的液體介質使用丁腈橡膠，氯丁橡膠，氟橡膠和聚四氟乙烯。以滿足不同用戶的需求。自該泵投入生產以來，已被1,000多家國內石油，化工，電子，陶瓷，紡織，油漆和制藥機械系統單位采用。它被放置在特殊場合，用于泵送傳統泵無法泵送的各種介質。替代齒輪泵的理想產品取得了滿意的效果。

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
