GC型臥式多級離心泵說明
GC型多級泵系臥式離心泵、單吸多級離心泵、分段式離心泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。GC型多級泵具有效率高、性能范圍廣、運行安 全平穩、噪音低、壽命長、安裝維修方便等特點，供輸送清水或物理化學性質類似于水的其它液體之用。廣泛適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

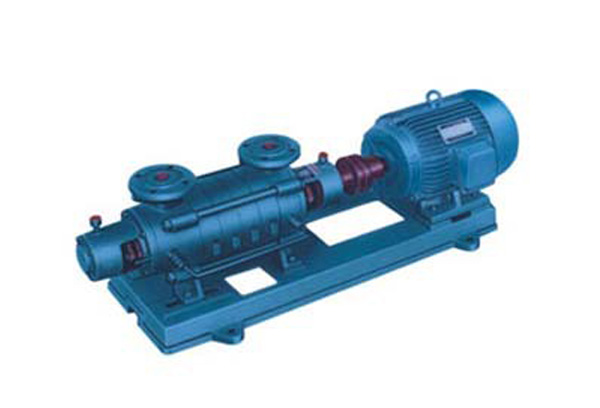

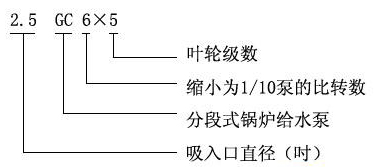

GC型臥式多級離心泵型號意義
GC型臥式多級離心泵產品優勢
水力模型先進，效率高，性能范圍廣。
泵運行平穩，噪音低。
軸封采用軟填料密封，可靠、結構簡單，維修方便快捷。
GC型臥式多級離心泵型號參數
型號 | 流量 (mз/h） | 揚程 （m） | 轉速 （r/min） | 效率 （%） | 功率（KW） | |
軸功率 | 電機功率 | |||||
1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
1.5GC-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 30.0 |
2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
45 | 82 | 2950 | 60 | 16.8 | 30 | |
55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
45 | 123 | 2950 | 60 | 25.2 | 37 | |
55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
45 | 164 | 2950 | 60 | 27.6 | 55 | |
55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
45 | 205 | 2950 | 60 | 42.0 | 55 | |
55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
45 | 246 | 2950 | 60 | 50.4 | 75 | |
55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
45 | 287 | 2950 | 60 | 58.8 | 75 | |
55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
4GC-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
45 | 328 | 2950 | 60 | 67.0 | 100 | |
55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
4GC-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
45 | 369 | 2950 | 60 | 75.5 | 100 | |
55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
4GC-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
45 | 410 | 2950 | 60 | 84.0 | - | |
55 | 380 | 2950 | 62.5 | 91.0 | - | |
GC型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

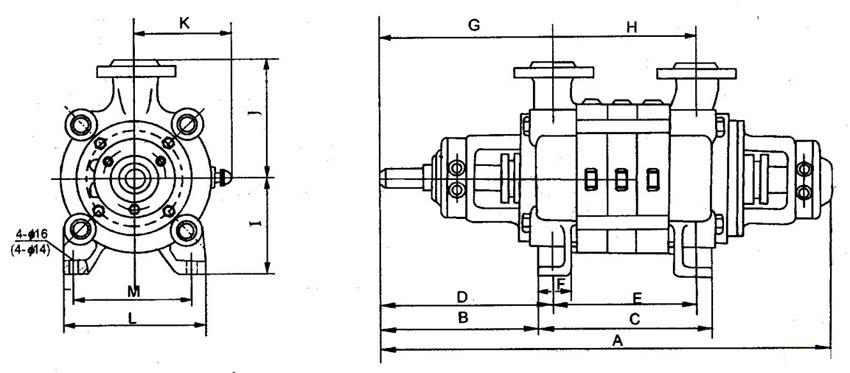

1.5GC、2GC、2.5GC型臥式多級離心泵外形尺寸圖
GC型臥式多級離心泵外型尺寸表
型號 級 數 尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | |
1.5GC-5 | 2 | 576 | 227.5 | 166 | 247.5 | 120 | 50 | 248 | 122.5 | 135 | 150 | 165 | 220 | 175 | 50 |
3 | 626 | 227.5 | 210 | 247.5 | 170 | 50 | 248 | 172.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
4 | 676 | 227.5 | 260 | 247.5 | 220 | 50 | 248 | 222.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
5 | 726 | 227.5 | 310 | 247.5 | 270 | 50 | 248 | 272.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
6 | 776 | 227.5 | 360 | 247.5 | 320 | 50 | 248 | 322.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
7 | 826 | 227.5 | 410 | 247.5 | 370 | 50 | 248 | 372.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
8 | 876 | 227.5 | 460 | 247.5 | 420 | 50 | 248 | 422.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
9 | 926 | 227.5 | 510 | 247.5 | 470 | 50 | 248 | 472.5 | 135 | 150 | 165 | 220 | 175 | 50 | |
型號 級 數 尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | |
1.5GC-5 | 2 | 740 | 290 | 210 | 315 | 160 | 70 | 325 | 160 | 180 | 220 | 210 | 320 | 270 | 75 |
3 | 800 | 290 | 270 | 315 | 220 | 70 | 325 | 220 | 180 | 220 | 210 | 320 | 270 | 75 | |
4 | 860 | 290 | 330 | 315 | 280 | 70 | 325 | 280 | 180 | 220 | 210 | 320 | 270 | 75 | |
5 | 920 | 290 | 390 | 315 | 340 | 70 | 325 | 340 | 180 | 220 | 210 | 320 | 270 | 75 | |
6 | 980 | 290 | 450 | 315 | 400 | 70 | 325 | 400 | 180 | 220 | 210 | 320 | 270 | 75 | |
7 | 1040 | 290 | 510 | 315 | 460 | 70 | 325 | 460 | 180 | 220 | 210 | 320 | 270 | 75 | |
8 | 1100 | 290 | 570 | 315 | 520 | 70 | 325 | 520 | 180 | 220 | 210 | 320 | 270 | 75 | |
9 | 1160 | 290 | 630 | 315 | 580 | 70 | 325 | 580 | 180 | 220 | 210 | 320 | 270 | 75 | |

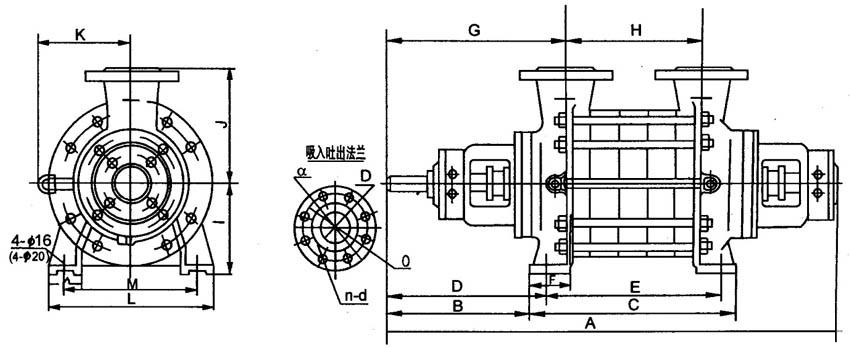

2.5GC-3.5、4GCGC型臥式多級離心泵外型尺寸圖
GC型臥式多級離心泵外型尺寸表
型號 級 數 尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | |
4GC | 2 | 879 | 320 | 320 | 355 | 250 | 85 | 385 | 190 | 215 | 285 | 240 | 420 | 340 | 85 |
3 | 945 | 320 | 395 | 355 | 325 | 85 | 385 | 265 | 215 | 285 | 240 | 420 | 340 | 85 | |
4 | 1020 | 320 | 470 | 355 | 400 | 85 | 385 | 340 | 215 | 285 | 240 | 420 | 340 | 85 | |
5 | 1095 | 320 | 545 | 355 | 475 | 85 | 385 | 415 | 215 | 285 | 240 | 420 | 340 | 85 | |
6 | 1170 | 320 | 620 | 355 | 550 | 85 | 385 | 490 | 215 | 285 | 240 | 420 | 340 | 85 | |
7 | 1245 | 320 | 695 | 355 | 625 | 85 | 385 | 265 | 215 | 285 | 240 | 420 | 340 | 85 | |

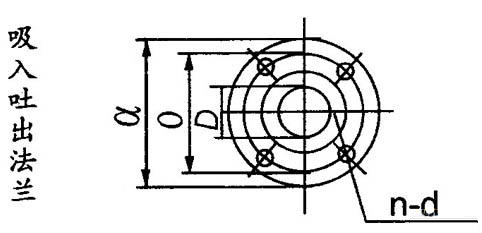

型號 尺寸 | 吸入吐出法蘭尺寸 | |||
D | O | a | n-d | |
1.5GC | 40 | 110 | 145 | 4-Φ18 |
2GC | 50 | 125 | 160 | 4-Φ18 |
2.5GC | 65 | 145 | 180 | 8-Φ18 |
